Averex, HS-540i GTS 8-APC

Es erwartet Sie die Averex HS-540i GTS 8 APC.

CNC Horizontal-Bearbeitungszentrum HS-540i GTS 2-APC mit adaptiertem 6-fach Paletten-Rundspeicher und neu entwickelter Werkzeug- und Paletten-Management-Software

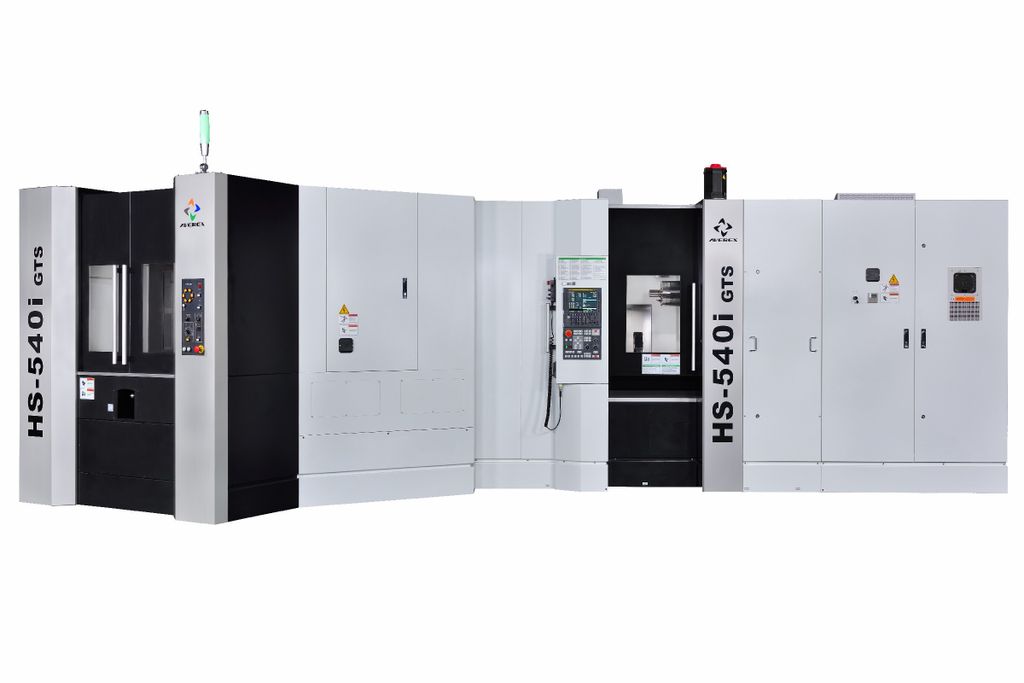

Abb. 1 AVEREX HS-540i GTS 8-APC

Auf der diesjährigen Weltleitmesse der Produktionstechnologie EMO 2023, welche in diesem Jahr vom 18. bis 23. September in Hannover stattfindet, präsentiert unser langjähriger Partner und Werkzeugmaschinen-Lieferant Averex Automation Co., Ltd. aus Taiwan sein neustes FLAGG-Schiff AVEREX HS-540i GTS 8-APC aus der HS-540 Baureihe.

Das hochdynamische und präzise Bearbeitungszentrum der i GTS-Serie, mit 800 x 800 x 860 mm Verfahrwegen und einer Eilganggeschwindigkeit von 74 m/min in allen Linearachsen ist mit der neuesten Steuerung MPro I Plus (FANUC®) mit 15 Zoll Farb-LCD Screen und NEW iHMI Bedienoberfläche (Intelligente Mensch & Maschine Schnittstelle) ausgestattet.

Hierfür wurde die traditionelle AVEREX Werkzeug- und Paletten-Verwaltung grundlegend überarbeitet und in Form von APP's in die neue FANUC iHMI-Oberfläche implementiert.

Dadurch ist Ihr Maschinenbediener in der Lage, seine Auftragsabwicklung noch schneller und effizienter umzusetzen, und die Prozesse in der Maschine besser zu überwachen.

Zudem hält der Maschinenhersteller AVEREX Anwendersoftware (APP's) für Peripherie-Geräte, wie beispielsweise taktile 3D-Messtaster und optische Werkzeugvermessung-Systeme aus dem Hause BLUM-Novotest® oder RENISHAW® zur Installation auf Kundenwunsch bereit.

Die Messe-Maschine AVEREX HS-540i GTS 8-APC wird zudem mit einer sehr zuverlässigen und leistungsfähigen 37kW starken SK-40 Werkzeugspindel mit 15.000 min-1 und 249 Nm Drehmoment ausgestattet sein. Ein besonderes Feature in der Grundausstattung der Spindel ist die Doppelkontakt-Schnittstelle BIG-PLUS® (BSK-40), welche unter Lizenz des japanischen Premium-Werkzeugaufnahmen-Herstellers BIG DAISHOWA® Seiki Ltd. und Einhaltung strenger Qualitätsmerkmale hergestellt wird.

Hier "können" und "sollen" Sie je nach Bedarf und Applikation von BIG DAISHOWA® Seiki Ltd. entwickelte BIG-PLUS-Werkzeugaufnahmen einsetzen, wenn mehr Stabilität und höhere Rundlaufgenauigkeiten, wie beispielsweise bei langauskragenden Werkzeugen, benötigt werden.

 Abb. 2 Ansicht Rüststation mit seitlichem Bedienpanel

Ein weiteres Highlight der diesjährigen Messemaschine ist das großzügig ausgelegte Werkzeugmagazin, welches ab Werk von 80 auf 220 Werkzeugplätze erweitert wurde. Hier können Werkzeuge bis 400 mm Länge und einem Durchmesser von bis zu Ø185 mm (bei freien Nachbarstationen) im Schwesterwerkzeug- und Werkzeugstandzeit-Betrieb in einem chaotischen oder festplatz-codierten Verfahren, betrieben werden.

Als Ergänzung der Prozessüberwachung Ihrer Werkzeuge ist zudem die Vorbereitung zur Installation eines BK Mikro® Bruchsensors getroffen. Dieser kann auf Wunsch (optional) von uns nachgerüstet werden.

Werkzeugmaschinen mit Mehrfach-Paletten- und großem Werkzeugspeicher sind für "mannarme" oder "mannlose" und "flexible" Fertigung konzipiert. Im Detail betrachtet, muss sichergestellt werden, dass Ihre Teile in der erforderlichen Qualität und Zeit von der Maschine kommen.

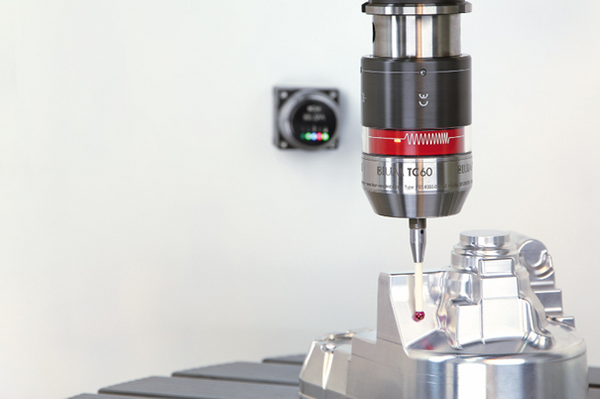

Abb. 3 BLUM Messtaster TC-50®

Deshalb hat AVEREX explizit ein Augenmerk auf die Inprozess-Überwachung gelegt und das Bearbeitungszentrum HS-540i GTS 8-APC mit qualitativ hochwertigen Messsystemen, wie einem 3D-Messtaster TC-50® (Abb. 3) und einem Laser NT Micro Single® (Abb. 4), des deutschen Herstellers BLUM-Novotest® aus Grünkraut bei Ravensburg, ausgestattet.

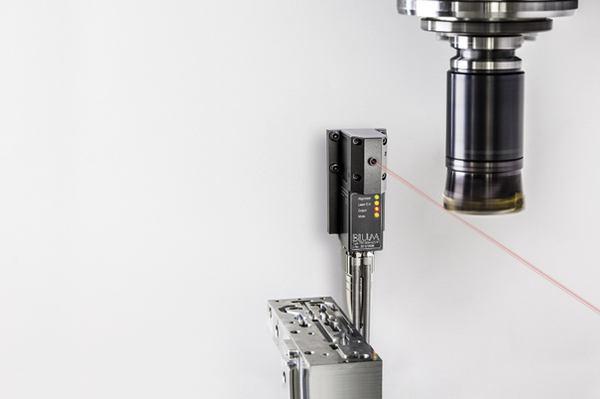

Abb. 4 BLUM Laser NT Micro Single®

Somit werden Ihre Mitarbeiter in der Lage sein, Werkstückspannlagen und Nullpunkte mittels CNC-Programm zu überprüfen und die ermittelten Werte automatisch in die Nullpunkte-Verwaltung Ihrer Steuerung zu übergeben, oder Werkzeuge vor einem Bearbeitungsprozess präzise zu vermessen, um Ausschussteile zu vermeiden.

Wir haben Ihr Interesse geweckt? Dann besuchen Sie uns vom 18. - 23.09.2023 auf der EMO Hannover, oder fragen Sie gleich ein Angebot unter suess@kadigo.de an. (*Die Standnummer werden wir in Kürze an dieser Stelle mitteilen)

Weitere Informationen finden Sie auch unter www.kadigo.de

Quellen:

https://www.averexcnc.com/

https://www.blum-novotest.com/

https://www.renishaw.de/

https://big-daishowa.de/

https://bkmikro.de/

Autor: F. Suess, 18.04.2023, Email: suess@kadigo.de
